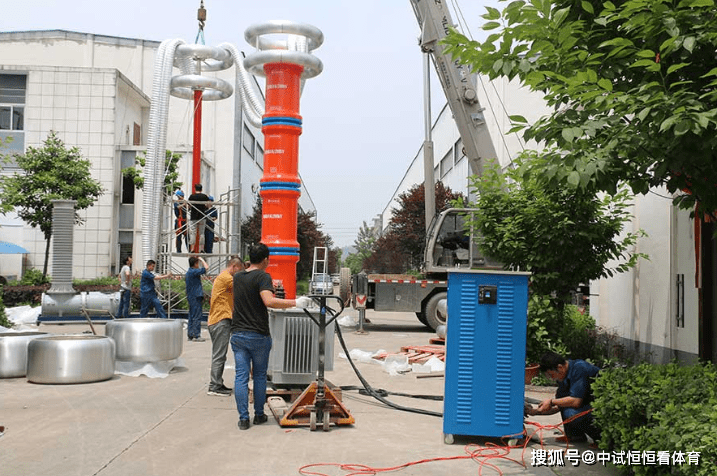

10kV/300mm2电缆2km交流耐压试验仪

88KVA/22KV调频串联谐振

适用范围

1.10kV/300mm2电缆2km,电容量≤0.755μF,试验频率为30-300Hz,试验电压22kV(www.chengzhixing.com)。

2.满足10kV变电站变压器、配电设备交流耐压试验

3. 中试控股满足10kV级的发电机和交流电动机的交流耐压试验

一、系统主要性能及参数

1、电源电压: 380v/220V±10%、50Hz;

2、额定容量: 88KVA;

3、输出电压: 44KV,22KV,

4、输出电流: 2A, ,4A

5、输出电压波形: 正弦波;

6、ZSBP-88KVA/22KV串联谐振输出电压波形畸变率: ≤0.5% ;

7、允许连续工作时间:额定输出电流下持续运行;

8、输出频率范围: 30~300Hz ;

9、品质因数: ≥30

10、系统噪声: ≤60db

11、系统测量精度: 1.0级

12、频率分辨率: 0.01Hz

13、频率不稳定度: ≤0.05%

14、环境温度: -25℃~ +55℃

相对湿度: ≤90%

海拔高度: ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18 具备过电压、过电流、过热保护功能。

20、具备各种数据打印功能。

二、设备制造遵循的国家标准和行业标准

GB7328-87 <变压器和电抗器的声级测量>>

三、ZSBP-88KVA/22KV串联谐振系统配置及具体参数

1、变频控制电源10KW 1台

a) 中试控股变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量: 10KW

c) 工作电源: 交流220V、50Hz 。

d) 输出电压: 0~250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流: 40A

g) 输出波形:正弦波, 波形畸变率:≤0.5%

h) 频率调节范围: 30~300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保 护 :具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验两种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

O) 重 量:16Kg

2、 励磁变压器8KVA 1台

a) 额定容量: 8KVA

b) 输入电压: 250V

c) 输出电压: 2 KV;

d) 工作频率范围: 30~300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

h) 重 量: 55Kg ;

3、高压电抗器 DK-44/22 2台

a) 额定容量: 44KVA

b) 额定电压: 22KV

c) 额定电流: 2A

e) 品质因素: Q≥30

f) 结 构: 干式;

g) 重 量: 48Kg/台

h) 连续运行时间:≥ 1小时

4、 中试控股电容分压器 TRF-60/0.003 1台

a) 额定电压: 60KV

b) 工作频率: 30~300Hz

c) 分 压 比: 1000:1

d) 分压比误差: ≤1%,

e) 测量精度: 交流有效值1.0级

f) 介质损耗: tgδ≤0.5% ;

g) 重 量: 10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
